公网数字对讲机Z18(全网通) SL产品PD

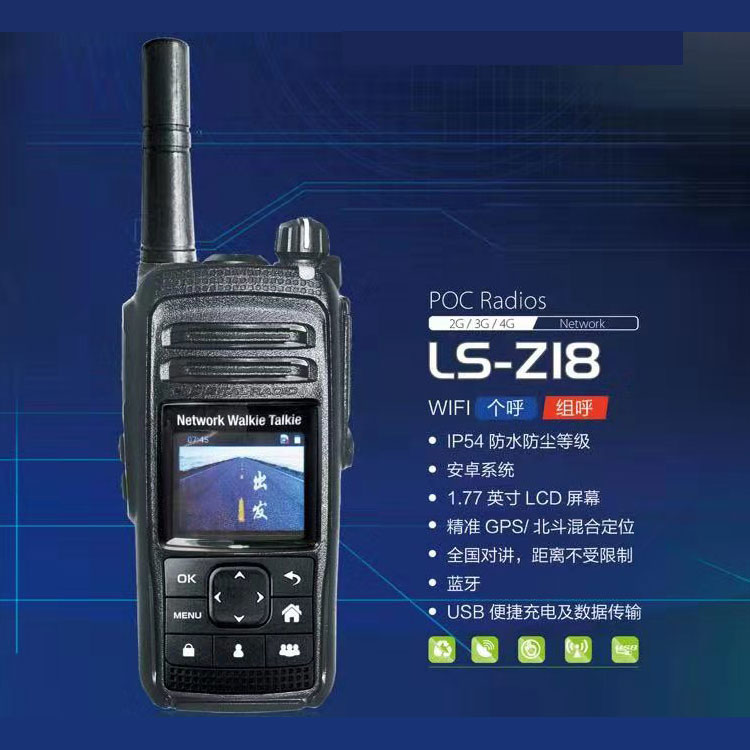

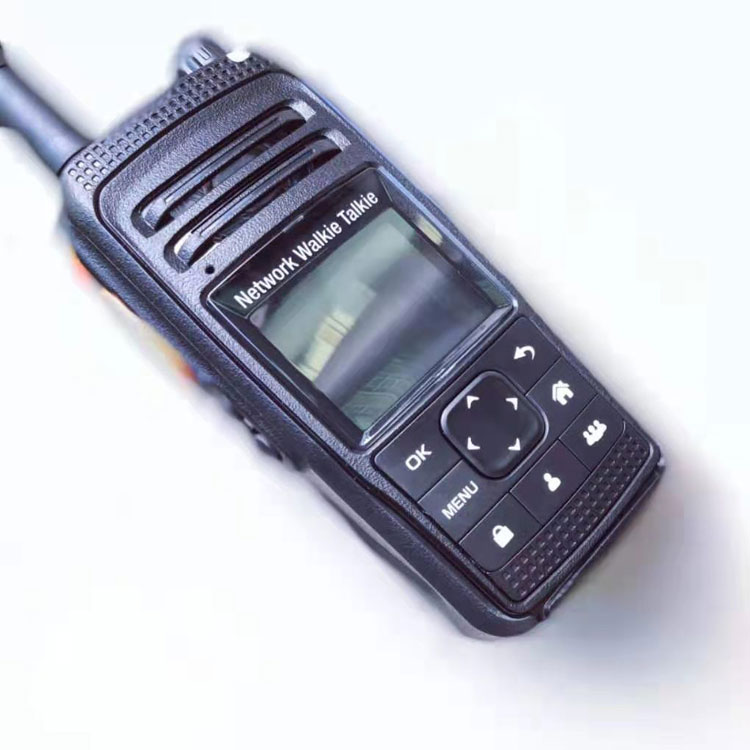

一、插卡对讲机Z18终端简介

1、天线;

2、扬声器;

3、麦克风;

4、液晶；

5、导航键：在待机界面下可选择界面上的运用程序；

6、OK键：确认/选中按钮

7、MENU键：进入菜单设置；

8、锁屏键：短按亮屏/灭屏，点长按3秒以上锁屏/解锁键盘；

9、音量旋钮/长按开关机：长按3秒开关机，短按确认；左转音量+、右转音量-；

10、状态指示灯；

11、返回键：返回上一级菜单，在主菜单下无作用；

12、HOME键：快速返回桌面；

13、组呼键：进入群组列表；

14、单呼键：进入单呼模式；

15、侧键1：未开放；

16、PTT键：长按发起语音对讲，单呼模式时短按确定进入单呼呼叫功能；

17、侧键2：短按查询设备ID/设备名称，长按待定；

18、侧键3：短按查询当前群组，长按查询电量；

19、耳机口；

20、写频（充电）口Type-C：用以连接电脑PC软件或者充电；















二、公网插卡对讲机产品规格

硬件平台 （H/W Platform）	芯片（CPU）	Model(调制解调芯片)	Qualcomm MSM8909
		Technology（技术架构）	A7
		Frequency（主频）	1GHz
网络 （Network）	制式	System	■GSM       Band2/3/8 ■WCDMA     Band1/5/8 ■CDMA       Evdo Rev.A 800MHz ■TD-SCDMA  Band34/39 ■TDD-LTE    Band38/39/40/41 ■FDD-LTE    Band1/3
Bearer	LTE	CAT 4	TDD CAT4, FDD CAT4
尺寸	外形尺寸	120mm*55mm*39mm
重量	整机重量（标配电池与天线）	约275g
主屏幕	物理尺寸（英寸)	Size（inch）	1.77
	分辨率	Resolution	128*160
外部接口 (Connectors)	Type-C接口	Type-C	充电，数据传输
	SIM	SIM Card	单sim卡
电池	容量（mAh）	Volume（mAh）	4400mAh
	充电电流	Charger current	1000mA
	充电时间	Chargeing Time	<= 6 Hours
	待机时间（小时）	Standby time(h)	不带平台数据，平台不同待机不同
存  储 (Memory)	ROM	ROM	4GB
	RAM	RAM	4Gb LPDDR3
无线连接 (Connectivity)	蓝牙	BT	BT4.0
	WIFI	标准Standard	802.11b/g/n
		标准wifi直接      WIFI Direct	支持
		wi-fi路由器安卓热点（wi-fi连接）      Wi-fi Router  Android Hotspot(Wi-Fi Tethering)	支持
	GPS	支持	混合定位
	Beidou	支持
	A-GPS	支持	辅助全球卫星定位系统
LED灯	对讲状态指示（红绿双色灯）	led light 三种状态： 快闪（1秒一次）、 慢闪（3秒一次）、 长亮	开机状态	开机：按开机键，绿灯常亮5秒后熄灭 进入开机画面，接着开机动画，此时红色灯常亮15-20秒，进入待机界面
			网络状态指示：	红灯快闪： ①SIM卡未激活或欠费，终端无法注册到无线网络； ②无线网络质量很差，终端无法注册；
				红灯常亮: ①未装SIM卡或者SIM卡安装错误，语音提示“手机卡读取失败”； ②未在业务服务器上配置添加设备； ③设备已添加，群组选择旋钮群组映射未成功； ④SIM卡PIN码解锁失败，语音提示“PIN码错误”；
				绿灯快闪：正在注册网络状态；  绿灯慢闪：已成功注册网络，进入待机状态；
			通话状态	绿灯长亮： 通话（单呼/组呼/临时组）状态；
			电量指示	1.低电量（低于15%）：黄灯快闪； 2.充电中：红灯慢闪 3.充满电（高于90%）：绿灯慢闪 4.待机：绿灯慢闪

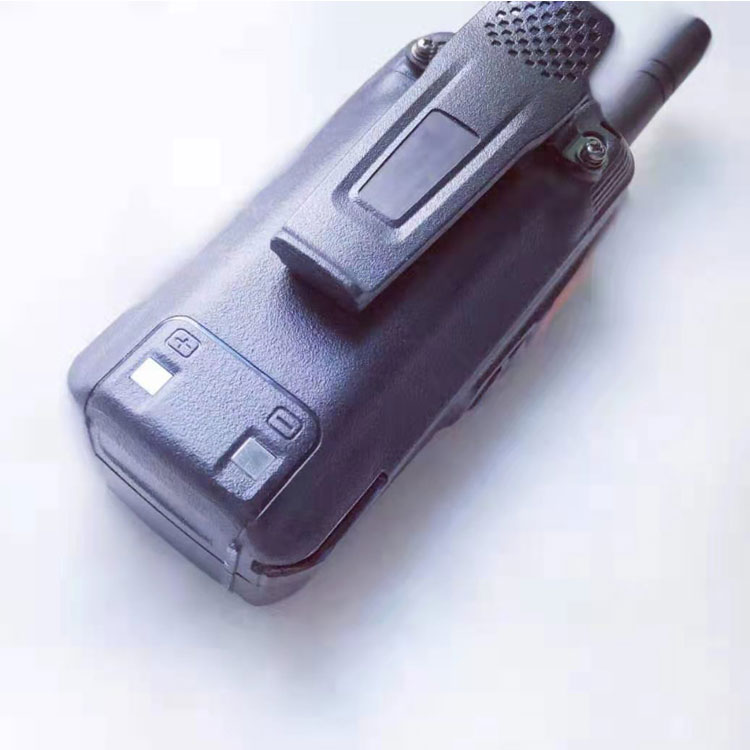

其它要求	背夹		支持
	工作温度范围	Temp	-20℃~ 60℃
	防水等级	规格	IP54
	跌落	高度	1.2m

































































三、登录

    旋钮键长按3秒，开启电源，对讲机开机后绿灯闪烁。

（1）若检测到账户信息，对讲机会亮绿色灯，自动登陆后，对讲机会有语音提示，语音播报“欢迎使用善理对讲，登录成功，进入某某组”；

（2）若没有检测到账户信息，对讲机的相应语音提示为“配置账号信息”；

（3）若提示“网络不可用，请检查网络配置”，请检查机器中的SIM物联卡是否过期，或账号是否激活。

（4）若提示“无数据网络链接”，请检查SIM卡是否插好；

如果账号设置有误，此时可以手动通过使用管理平台设置账号信息。

成功登录账户后，您可以使用PTT呼叫功能。

四、操作

   登录成功后：

   1、旋转“旋钮键”可以调节音量：顺时针方向音量变大，逆时针方向音量变小；

   2、亮屏状态下，短按“锁屏键”进入灭屏状态，同理，灭屏状态下短按“锁屏键”唤醒屏幕，若长按“锁屏键”则进入锁屏和解屏状态；

   3、在亮屏状态下，按住导航键的上下左右键可以循环选择群组、设置、账户、单呼；若此时在群组状态按下“OK键”或者短按“旋钮键”则进入群组列表，按住上下键选定某某组，再按下“OK键”或者短按“旋钮键”进入某某组；若此时在设置状态下按下“OK键”或者短按“旋钮键”则进入设置列表，按住上下键可设置或者查看网络设置、蓝牙、位置、手机状态；若此时在账户状态下按下“OK键”或者短按“旋钮键”则进入个人中心，看查看账户名称、账号、ICCID、网络、语言、用户权限、版本号；若此时在单呼状态按下“OK键”或者短按“旋钮键”则进入单呼模式，按住上下键选定某某账户，再按下“OK键”或者短按“旋钮键”选中或者取消选定的某账户；此时若已选中某某账户，按下PTT键进入单呼。

   4、按下“单呼键”进入单呼模式，按住上下键选定某某账户，再按下“OK键”或者短按“旋钮键”选中或者取消选定的某账户；此时若已选中某某账户，按下PTT键进入单呼；

   5、按下“组呼键”进入群组列表，按住上下键选定某某组，再按下“OK键”或者短按“旋钮键”进入某某组；

   6、在设置界面下，先长按侧键2不松开再短按HOME键，进入出厂设置模式，此时可选择是否恢复出厂设置

   7、在设置界面下，先长按侧键3不松开再短按HOME键，进入无线网络模式，此时可设置连接无线网络





五、配件

电池为3.7V，4400mAh  电池标 （3.7V/ 4400mAh）   待机 约25小时(中国电信卡)、约14小时（中国联通卡）、约32.5小时（中国移动卡）

电池标

尺寸32.2*47.2mm
